Grafene vs silicio: il futuro dei materiali e della tecnologia

Il grafene è un foglio di atomi di carbonio dello spessore di un solo atomo, disposti in un reticolo a nido d’ape. Da quando fu isolato per la prima volta nel 2004 da un gruppo di ricercatori dell’Università di Manchester, ha stupito gli scienziati per le sue proprietà straordinarie ed è destinato a rivoluzionare molti settori della tecnologia.

Questo materiale superlativo promette di cambiare il panorama dell’industria dei semiconduttori e della produzione di dispositivi. Ma cos’è esattamente il grafene e cosa lo rende così speciale? Scopriamolo!

Cos’è il grafene?

Il grafene è un singolo strato di atomi di carbonio, compattato in un reticolo esagonale bidimensionale che ricorda una rete metallica a nido d’ape. È in pratica un singolo piano atomico ritagliato dalla grafite massiva, il materiale a base di carbonio usato nelle matite. Prima del 2004 si riteneva che il grafene non potesse esistere in forma libera, poiché si ipotizzava che i cristalli bidimensionali fossero termodinamicamente instabili e si disintegrassero.

Tuttavia, i fisici Andre Geim e Kostya Novoselov dell’Università di Manchester trovarono un modo ingegnoso per isolare e identificare il grafene a singolo strato usando del semplice nastro adesivo e tecniche di microscopia. Per questa scoperta rivoluzionaria furono premiati con il Premio Nobel per la Fisica nel 2010, dando così inizio alla rivoluzione del grafene.

Perché il grafene è straordinario?

Il grafene possiede una combinazione di proprietà spettacolari che lo rendono estremamente promettente per i dispositivi di prossima generazione:

1. Elevata conducibilità elettrica: il grafene mostra una mobilità di carica eccezionalmente elevata, superiore a 200.000 cm2/Vs, anche a temperatura ambiente. Questo permette agli elettroni di muoversi liberamente nel grafene senza subire diffusione (scattering). Il trasporto degli elettroni è balistico su distanze submicrometriche, il che indica una resistenza elettrica minima. La conducibilità resta inoltre invariata indipendentemente dalle dimensioni o dal rapporto d’aspetto del campione.
2. Trasparenza ottica: nonostante lo spessore di un solo atomo, il grafene assorbe solo il 2,3% della luce visibile, risultando quasi trasparente. Questa proprietà, unita all’elevata conducibilità, rende il grafene ideale per elettrodi trasparenti nei dispositivi optoelettronici come schermi touch, LED e celle solari.
3. Elevata resistenza meccanica: il grafene ha una resistenza meccanica enorme, uno dei materiali più resistenti mai testati. Ha una resistenza a rottura oltre 100 volte superiore a quella dell’acciaio, con un modulo di Young di 1 TPa. Può essere allungato elasticamente del 20% senza fratturarsi. Al tempo stesso è estremamente leggero: appena 0,77 mg di grafene bastano a coprire un intero campo da calcio!
4. Conducibilità termica: il calore si propaga rapidamente nel grafene grazie ai forti legami covalenti sp2 tra gli atomi di carbonio. Il grafene mostra una conducibilità termica superiore a quella del diamante, oltre 3000 W/mK. Questo lo rende adatto alle applicazioni di dissipazione del calore nella nanoelettronica.
5. Inerzia chimica: la superficie del grafene è chimicamente inerte per la completa saturazione degli orbitali di legame nel piano bidimensionale. Non esistono legami non saturi (dangling bonds) né siti fuori piano in grado di partecipare a reazioni chimiche. Questo permette al grafene di resistere a temperature estremamente elevate senza degradarsi.

Come si confronta il grafene con il silicio?

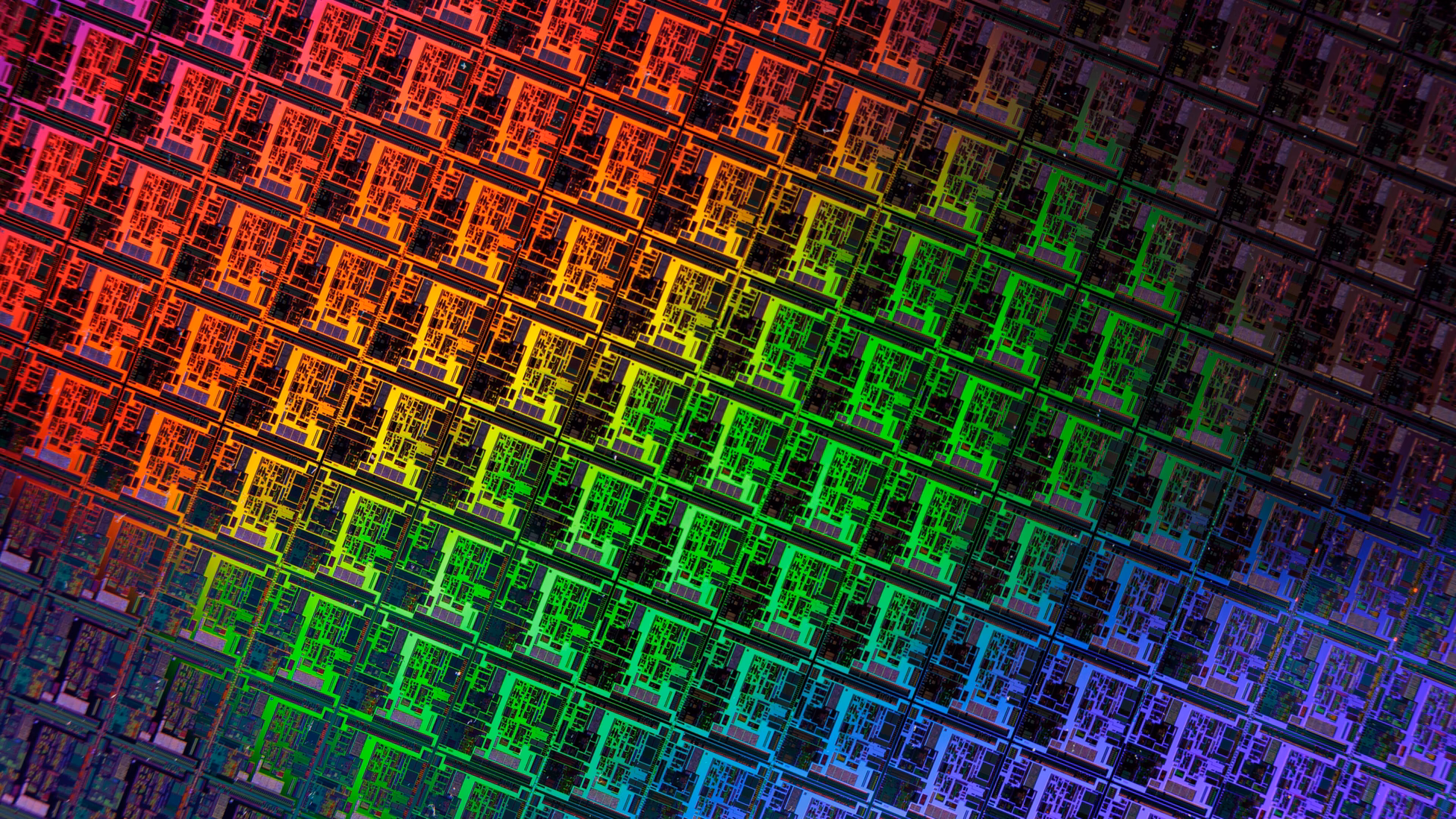

Il silicio è stato il pilastro dell’industria dei semiconduttori per oltre 60 anni, alimentando la rivoluzione della microelettronica, ma nell’era nanometrica sta incontrando dei limiti. Secondo la legge di Moore, i componenti elettronici diventano più piccoli anno dopo anno, avvicinandosi ai limiti fisici del silicio come materiale. Il grafene è emerso come potenziale candidato a sostituire, o quantomeno affiancare, il silicio nei dispositivi di prossima generazione, grazie a proprietà elettriche, termiche e meccaniche nettamente superiori.

Alcuni vantaggi del grafene rispetto al silicio tradizionale:

• La mobilità di carica nei transistor al grafene può superare i 100.000 cm2/Vs anche a temperatura ambiente, quasi 100 volte superiore a quella dei dispositivi al silicio. Questo consente commutazioni a frequenze molto più elevate e con un consumo di potenza inferiore.
• Il grafene resta altamente conduttivo su un intervallo di temperatura triplo rispetto al silicio e mostra una conducibilità termica molto migliore, un vantaggio per l’integrazione dei dispositivi e la dissipazione del calore.
• La natura bidimensionale, unita allo spessore atomico, offre un limite di scalabilità estremo. Sono stati dimostrati transistor al grafene con lunghezza di gate di 5 nm, adatti alla tecnologia dei nodi sub-10 nm.
• La resistenza meccanica, la flessibilità e la durabilità chimica permettono di realizzare dispositivi al grafene su substrati plastici flessibili, aprendo la strada all’elettronica pieghevole.
• L’elevata trasparenza ottica, combinata con l’eccellente conducibilità, rende il grafene adatto a schermi touch, fotorivelatori e applicazioni fotovoltaiche.

D’altra parte, il grafene non possiede un band gap intrinseco, il che pone delle difficoltà per l’implementazione della logica digitale. Introdurre un band gap riduce sensibilmente la mobilità degli elettroni nel grafene. Per questo motivo il grafene è visto come un complemento piuttosto che un sostituto del silicio nell’industria dei semiconduttori. Mentre il silicio continuerà a dominare la logica digitale, il grafene si dimostra promettente per i dispositivi analogici ad alta velocità di prossima generazione, i componenti fotonici e l’elettronica flessibile.

Cosa si può fare con il grafene?

Grazie al suo ricco insieme di proprietà, il grafene promette possibilità applicative entusiasmanti anche in un futuro lontano. Ecco alcuni esempi:

Elettronica più veloce

L’eccellente conducibilità del grafene, l’elevata mobilità dei portatori di carica e l’elevata capacità di densità di corrente gli permettono di superare rame e argento nelle applicazioni di interconnessione e nei transistor. Questo può consentire un’elaborazione delle informazioni ultra rapida, con frequenze di commutazione che raggiungono 1 THz!

Sono già stati dimostrati transistor al grafene operanti a frequenze di clock di 100 GHz, adatti ad applicazioni nelle comunicazioni wireless, nell’imaging e nel radar. I biosensori realizzati con il grafene hanno persino mostrato una sensibilità tale da rilevare singole biomolecole, qualcosa che prima era impossibile.

Display touch flessibili

Poiché i fogli di grafene sono flessibili, resistenti e trasparenti, sono perfettamente adatti come rivestimenti per elettrodi negli schermi touch flessibili di telefoni cellulari, e-reader e tablet. Combinato con altri cristalli bidimensionali, il grafene può abilitare display LED flessibili e schermi televisivi. Tali display a pixel basati sul grafene sarebbero sottili, leggeri, robusti ed efficienti dal punto di vista energetico.

I prototipi di schermi touch al grafene potrebbero arrivare sul mercato nei prossimi 5 anni, seguiti a breve da display e-paper arrotolabili. Anche i display OLED flessibili e le celle solari possono sfruttare gli elettrodi trasparenti al grafene.

Soluzioni per l’accumulo di energia

I supercapacitori basati su fogli di grafene beneficiano della grande superficie accessibile dei fiocchi di grafene per l’accumulo di carica. Il grafene consente densità di potenza più elevate per una carica e scarica rapide, e cicli di vita più lunghi rispetto ai supercapacitori convenzionali.

Se combinati con ossido di manganese o nanoparticelle di silicio, i nanocompositi di grafene hanno mostrato prestazioni migliorate come anodi per batterie agli ioni di litio. Anche le nanoparticelle di platino ancorate a fogli di grafene hanno mostrato un’attività catalitica potenziata, rendendole promettenti per le applicazioni nelle celle a combustibile.

Materiali compositi

I fiocchi di grafene offrono miglioramenti sorprendenti nella resistenza meccanica e nella conducibilità elettrica e termica, anche quando ne vengono aggiunte quantità minime in matrici polimeriche o ceramiche. Regolando la morfologia e il contenuto del grafene come carica di rinforzo, è possibile creare compositi massivi con proprietà multifunzionali su misura.

Ad esempio, i compositi rinforzati con grafene, usati come materiali strutturali, sono estremamente leggeri ma più resistenti dell’acciaio. Mostrano inoltre caratteristiche favorevoli dal punto di vista elettrico, termico e di barriera. Questi compositi trovano già impiego in scocche di telefoni cellulari, telai di biciclette, pale di turbine eoliche e altro ancora, ma si possono immaginare innumerevoli altre applicazioni.

Dispositivi fotonici

Essendo un materiale a band gap nullo, il grafene consente l’assorbimento e l’estrazione della luce su un’ampia banda, dalle frequenze visibili a quelle infrarosse. Questo lo rende promettente per la fotorivelazione ultrarapida, dal visibile fino alla radiazione THz.

Grazie al principio di blocco di Pauli, i dispositivi al grafene possono passare da altamente trasparenti ad altamente assorbenti semplicemente applicando una tensione. Questa commutazione elettro-ottica apre la strada a modulatori ottici al grafene ad alta velocità e a metamateriali plasmonici sintonizzabili.

Combinato con guide d’onda in silicio, il grafene ha il potenziale per realizzare interconnessioni ottiche on-chip. La condivisione delle tecnologie di fabbricazione e la possibilità di integrazione a strati sono di buon auspicio per il futuro della fotonica al grafene.

Le sfide nella produzione del grafene

Sebbene il grafene vanti un insieme impressionante di caratteristiche, la realizzazione di dispositivi commerciali comporta sfide considerevoli. Sintetizzare in modo economico e su larga scala grafene di alta qualità, con proprietà comparabili a quelle dei fiocchi esfoliati, resta difficile. La qualità costante dei film, le tecniche di produzione scalabili e l’integrazione nei dispositivi necessitano ancora di perfezionamenti prima di un’adozione diffusa del grafene.

Attualmente, la sintesi CVD su rame e la catalisi superficiale su carburo di silicio sono metodi diffusi per produrre film di grafene su grandi aree. La produzione roll-to-roll appare promettente, ma la riduzione dei costi di produzione sarà fondamentale per la sua fattibilità. Introdurre un band gap senza comprometterne la mobilità dei portatori resta un ostacolo per la logica digitale al grafene.

Persistono preoccupazioni ambientali e sanitarie legate al grafene con dimensioni inferiori a 10 nm. Sono necessarie ulteriori ricerche sulla citotossicità e sulla biocompatibilità del grafene per abilitarne le applicazioni biomediche. Si cerca inoltre di piegare gli strati di grafene in strutture tridimensionali per ampliarne ulteriormente il campo funzionale.

Orizzonti futuri

Anche se il silicio non scomparirà da un giorno all’altro, il grafene e gli altri cristalli bidimensionali promettono un futuro entusiasmante per i materiali in una varietà di applicazioni di nicchia, se non nella produzione elettronica di massa in senso stretto. Nel corso di un decennio potremmo assistere all’adozione del grafene in film trasparenti, componenti fotonici e dispositivi analogici ad alta frequenza. Dopo il 2030, il sogno di microprocessori flessibili al grafene potrebbe non sembrare più così lontano!

Grazie a ricette di sintesi versatili, band gap ingegnerizzati e spazi applicativi in continua espansione, dall’elettronica e l’energia ai compositi e alla biomedicina, il pieno potenziale del grafene resta ancora inespresso. Con il progressivo maturare della qualità dei materiali e dei metodi di produzione su larga scala, il grafene si trova in una posizione unica per trasformare simultaneamente molteplici ambiti tecnologici nei prossimi anni. Restate collegati!

Quindi, cosa ne pensate? La rivoluzione del grafene cambierà il mondo? Condividete le vostre opinioni su questo materiale affascinante nei commenti qui sotto!
