Fibra ottica per data center: la guida completa al cablaggio

L’evoluzione della fibra ottica ha rivoluzionato la trasmissione dei dati in modi cruciali per le prestazioni e la scala dei data center più esigenti. Dal cablaggio indoor e outdoor ai severi requisiti della Meet-Me-Room (MMR), ogni componente contribuisce a un’infrastruttura robusta ma adattabile, in grado di soddisfare gli standard rigorosi dei data center Tier 3 e Tier 4.

Le basi della fibra ottica per i data center

Quando si progetta un’infrastruttura in fibra ottica per un data center, la scelta del tipo di fibra è determinante per soddisfare sia i requisiti prestazionali sia i vincoli di spazio. Una scelta comune è tra opzioni di fibra single-mode come la 652.D e la 657.A1 o 657.A2. Queste ultime, grazie alla loro elevata tolleranza alla curvatura, sono progettate per minimizzare la perdita di segnale in spazi ristretti, dove il cablaggio potrebbe dover essere piegato agli angoli o avvolto. Questa caratteristica è particolarmente utile nei data center, dove lo spazio è spesso limitato e mantenere l’integrità del segnale in layout compatti è essenziale.

Un’altra scelta importante riguarda le fibre multi-mode, che offrono flessibilità per varie applicazioni ad alta velocità su distanze più brevi. Le classi OM3, OM4 e OM5 differiscono per capacità di banda e prestazioni. L’OM3 è pensata per velocità di 10 Gbps, comunemente usate nei data center, mentre OM4 e OM5 possono supportare velocità ancora più elevate su distanze maggiori, fino a 40 Gbps o 100 Gbps, per attività più intensive dal punto di vista dei dati. L’OM5 aumenta ulteriormente la larghezza di banda supportando la multiplazione a divisione di lunghezza d’onda, che consente di trasmettere più segnali su una singola fibra.

Tipi di cavo per il data center

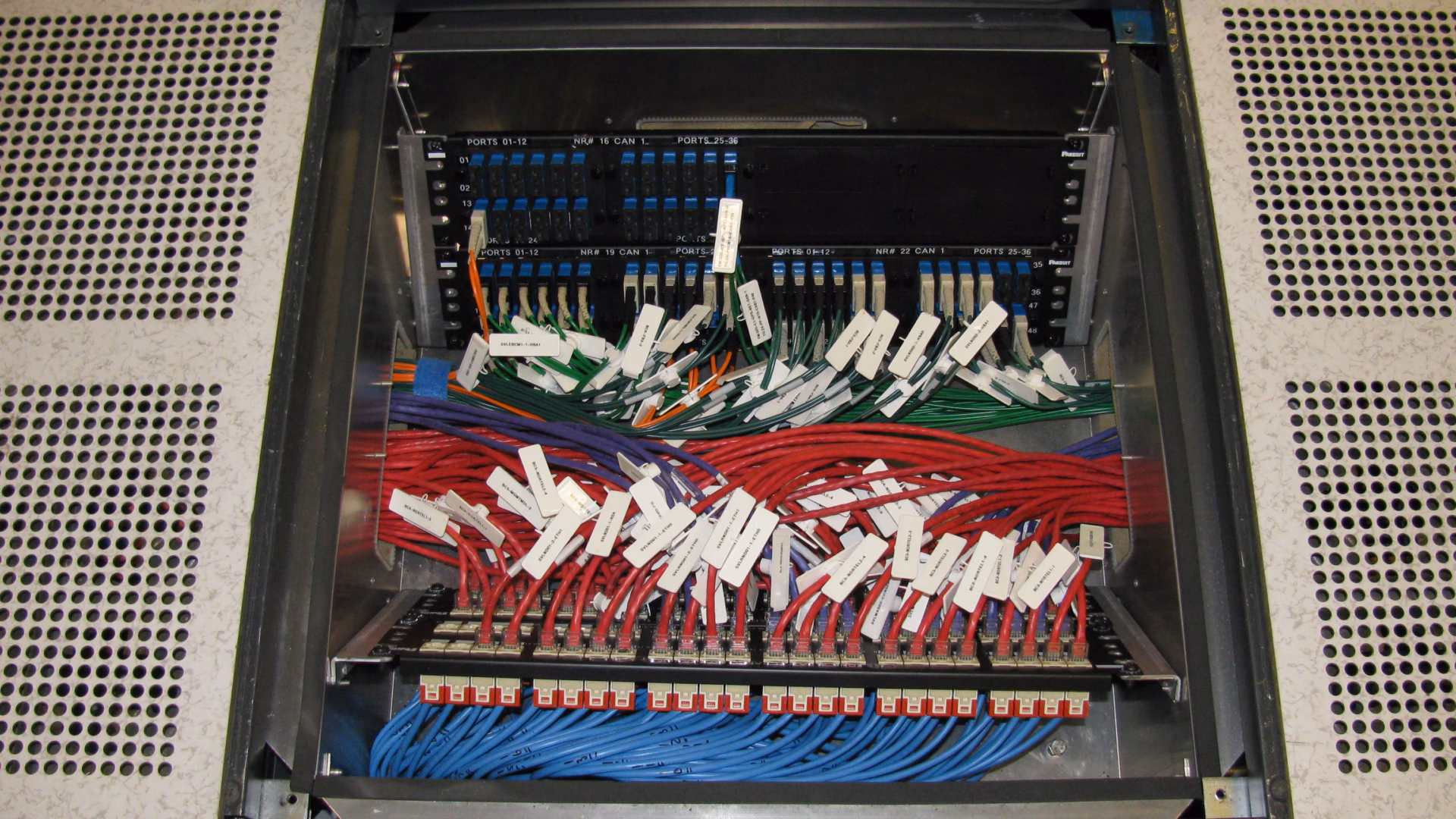

I patch cord sono i componenti principali utilizzati per il cross-connect. Sono disponibili in configurazioni simplex, duplex e multifibra. I cavi simplex contengono una singola fibra, tipicamente usati per la trasmissione unidirezionale, mentre i cavi duplex contengono due fibre, ideali per la comunicazione bidirezionale. I cavi multifibra, che tipicamente contengono da 12 a 24 fibre, permettono una connettività ad alta densità, essenziale per i data center che gestiscono grandi volumi di dati e richiedono un cablaggio efficiente in termini di spazio.

I cavi sono invece disponibili in configurazioni a fibra libera (loose tube), breakout e trunk. Questi tre tipi sono centrali nelle strategie di cablaggio dei data center. I cavi a fibra libera sono progettati con fibre singole all’interno di un tubo protettivo, il che garantisce flessibilità e li rende spesso adatti ad applicazioni outdoor o ad ambienti dove la resistenza agli agenti esterni è essenziale. I cavi breakout contengono più fibre, ciascuna con la propria guaina, offrendo un modo semplice e resistente per collegarsi direttamente a singole porte senza bisogno di un dispositivo di fan-out separato. I cavi trunk raggruppano più fibre in un’unica guaina, rendendoli ideali per collegare le aree più estese del data center.

Connettori: quando usare l’MPO?

Nei data center, dove uptime e precisione sono fondamentali, la scelta del tipo di connettore giusto influisce sia sulle prestazioni sia sulla facilità di manutenzione. Si utilizzano principalmente due tipi di connettori: connettori a fibra singola e connettori multifibra.

Connettori a fibra singola

Comprendono principalmente i connettori LC, SC e ST, utilizzati per collegamenti dove sono richieste precisione di allineamento e bassa perdita di segnale. Questi connettori, ciascuno con una singola fibra, sono spesso usati in applicazioni a densità minore o dove le singole connessioni in fibra devono essere controllate con precisione. I connettori LC, ad esempio, sono molto diffusi grazie al design compatto, che consente connessioni ad alta densità in spazi ristretti.

Connettori multifibra

Questi connettori, come i Multi-Fibre Push-On (MTP/MPO), permettono di collegare più fibre contemporaneamente, supportando ambienti ad alta densità grazie alla possibilità di consolidare più fibre in una singola porta. I connettori MTP/MPO sono spesso usati nelle Meet-Me-Room (MMR) e in altre aree ad alto traffico del data center, dove sono fondamentali una configurazione efficiente e la scalabilità. Consentendo il collegamento di fino a 24 fibre attraverso una singola porta, questi connettori facilitano una messa in opera rapida, riducono la massa dei cavi e supportano configurazioni di rete flessibili.

Connettori pre-terminati vs giunzione in loco

I cavi in fibra ottica possono essere terminati in due modi:

Connettori pre-assemblati

Questi connettori sono assemblati e collaudati in fabbrica per garantire prestazioni affidabili e costanti. Essendo pronti per l’installazione, i connettori pre-terminati riducono i tempi e i costi legati alla terminazione sul campo. Questo li rende adatti a implementazioni su larga scala, in particolare nelle aree ad alta densità dei data center dove l’uptime è critico. Tuttavia, poiché questi connettori vengono forniti in lunghezze fisse, risultano più efficaci in scenari con layout di cablaggio prevedibili e ben pianificati.

Giunzione in loco (splice)

A differenza delle opzioni pre-terminate, le terminazioni in loco offrono maggiore flessibilità, permettendo di personalizzare le lunghezze direttamente all’interno della struttura. Questo è particolarmente utile in ambienti con layout complessi o in evoluzione, dove i percorsi dei cavi potrebbero dover adattarsi a vincoli fisici di spazio. La terminazione in loco richiede strumenti specializzati e tecnici formati, il che può aumentare i costi iniziali di installazione, ma offre una notevole adattabilità.

Infrastruttura di cablaggio outdoor

Il cablaggio outdoor rappresenta una sfida rilevante per i data center in termini di protezione delle fibre da sollecitazioni esterne come sbalzi di temperatura, umidità e persino danni fisici. Standard specifici per la posa in trincea, la condottatura e l’installazione di pozzetti garantiscono che l’infrastruttura in fibra resti sicura, accessibile e funzionante nel tempo.

• Posa in trincea: i cavi in fibra outdoor vengono posati in trincee scavate a una profondità standard di 80-100 cm. Questa profondità aiuta a proteggere la fibra da interferenze, danni fisici e i rischi legati a utility adiacenti. È inoltre pratica comune mantenere almeno 80 cm di separazione dalle altre reti di utility, per prevenire interruzioni accidentali. La trincea stessa è stratificata, spesso senza cemento, per consentire facili modifiche, riparazioni ed eventuali espansioni.
• Condottatura: per proteggere ulteriormente le fibre all’interno della trincea, si utilizzano condotti per alloggiare e proteggere i cavi. In genere vengono impiegati due tipi principali di condotti:
  • i condotti da 160 mm sono usati per i metodi di tiraggio (pulling), una tecnica di posa economica ma più lenta.
  • i condotti da 40 a 50 mm sono riservati alle installazioni tramite jetting o soffiaggio (blowing). Il jetting consente una posa più rapida e scalabile, raggiungendo velocità fino a 60 metri al minuto. Sebbene questo metodo richieda un investimento iniziale più elevato in attrezzature, riduce significativamente i tempi di manodopera e consente una scalabilità futura, poiché ulteriori fibre possono essere soffiate in posizione senza bisogno di nuove trincee.
• Pozzetti: a intervalli regolari lungo il percorso della fibra vengono installati pozzetti, che fungono da punti di accesso per la giunzione dei cavi, le deviazioni e la manutenzione ordinaria. I pozzetti costituiscono punti di demarcazione fondamentali, che permettono ai tecnici di accedere e testare le fibre senza interrompere l’intera rete. Sono posizionati strategicamente per bilanciare la facilità di accesso con la protezione dall’esposizione agli agenti atmosferici, garantendo che le fibre restino accessibili e al tempo stesso protette da umidità e contaminanti.

Infrastruttura di cablaggio indoor e Meet-Me-Room

La Meet-Me-Room (MMR) è un hub di connettività critico nei data center: fornisce un sito sicuro e centralizzato per i collegamenti diretti tra carrier, clienti e reti del data center. Man mano che i data center si espandono per soddisfare una domanda di connettività crescente, l’architettura e l’organizzazione della MMR diventano fondamentali per l’efficienza e la sicurezza, soprattutto nelle strutture Tier-3 e Tier-4, dove uptime e ridondanza sono critici.

Funzione e progettazione della MMR

Nella sua forma più basilare, una MMR funge da hub di rete centrale, consolidando la connettività per facilitare i cross-connect tra carrier, clienti e operatori del data center. Questa caratteristica non solo aumenta l’efficienza, ma riduce anche il numero di cavi che attraversano il data center, consolidando le connessioni esterne in un’unica posizione. Con molti carrier che terminano nella MMR, i data center godono di maggiore flessibilità nella selezione e nella gestione dei propri fornitori, con conseguente maggiore resilienza e ridondanza della rete.

Una MMR include tipicamente diversi componenti chiave:

• Rack dei carrier: questi rack ospitano le apparecchiature dei carrier esterni, fornendo uno spazio dedicato ai dispositivi di ciascun carrier.
• Main Distribution Frame (MDF) o Meet-Me-Rack (MMR): un rack centrale che consente i cross-connect tra tutti i carrier e le sale dei clienti.
• Cross-Connect: i cross-connect sono essenziali per collegare carrier e apparecchiature dei clienti diversi, supportando un’ampia gamma di servizi e configurazioni.
• Precablaggio: il precablaggio consente i collegamenti tra la MMR e le sale dei clienti. Per semplificare le implementazioni e le operazioni di cross-connect, il precablaggio viene spesso installato fin dal primo giorno. Questa lungimiranza consente modifiche più rapide e riduce al minimo le interruzioni durante gli upgrade o le espansioni della rete.

Requisiti della MMR per i data center Tier-3 e Tier-4

Per soddisfare gli standard rigorosi dei data center Tier-3 e Tier-4, la MMR deve rispettare requisiti di progettazione specifici che ne rafforzano sicurezza, ridondanza e scalabilità.

• MMR ridondanti per il Tier-4: mentre i data center Tier-3 richiedono una sola MMR, le strutture Tier-4, che garantiscono i massimi livelli di uptime e tolleranza ai guasti, ne richiedono due separate. Queste sale devono trovarsi in zone antincendio distinte, con ingressi ad almeno 20 metri di distanza, per proteggere da rischi ambientali o causati dall’uomo.
• Separazione tra carrier e cliente: per motivi di sicurezza e organizzazione, i layout della MMR sono progettati per tenere separati i rack dei carrier e quelli dei clienti. Questa separazione riduce il rischio di interferenze e aiuta a organizzare l’esteso cablaggio tipicamente richiesto negli ambienti ad alta densità.
• Hardware ad alta densità: essendo l’hub principale della connettività, la MMR ospita un numero elevato di fibre, il che richiede hardware ad alta densità. Gli ODF, i vassoi per la gestione dei cavi e i pannelli breakout precablati permettono un’organizzazione e un accesso efficaci. Gli ODF ad alta densità, in particolare, sono fondamentali perché consentono ai data center di massimizzare lo spazio garantendo al contempo un facile accesso per manutenzione e upgrade.

Protocolli di test della fibra

Per garantire prestazioni ottimali e affidabilità, i data center devono condurre processi approfonditi di test della fibra. Questi standard garantiscono che tutte le fibre installate operino alle velocità e capacità specificate, senza problemi fisici o prestazionali come attenuazione, errori di giunzione o rotture della connessione. Il test è anche una fase importante del controllo qualità, poiché garantisce che i materiali dei fornitori soddisfino i requisiti specificati e fornisce la certificazione ai clienti finali.

Ispezione di base: pulizia dei connettori ed esame visivo

Il passaggio più fondamentale nel test della fibra è l’ispezione di base, che consiste nell’ispezionare e pulire i connettori per prevenire la contaminazione da polvere, olio o altre particelle che potrebbero interferire con la trasmissione del segnale. I tecnici utilizzano microscopi di ispezione per fibre (scope) per valutare la pulizia e la qualità dei connettori, cercando graffi, crepe e altri difetti fisici che potrebbero causare perdita di segnale. Strumenti di pulizia, come salviette senza lanugine e cleaning stick, vengono usati insieme allo scope per garantire che ogni connettore sia pulito e funzionante.

Le ispezioni visive sono utili per rilevare contaminanti superficiali, ma spesso non bastano a scoprire anomalie interne nel canale della fibra. Per questo motivo, i data center utilizzano tecniche di test più approfondite per garantire l’integrità della fibra sull’intero collegamento.

Test Tier-1 (test di base su perdita, lunghezza e polarità)

Il test Tier-1 è un test di certificazione di base che misura la perdita ottica, la lunghezza e la polarità della fibra per garantire che soddisfi gli standard di rete. Verificando questi parametri, il test Tier-1 fornisce una valutazione di riferimento delle prestazioni complessive del collegamento in fibra.

• Misura della perdita: si utilizzano misuratori di potenza ottica e sorgenti luminose per misurare la perdita lungo il percorso della fibra. Il test della perdita è essenziale, poiché anche un’attenuazione minima può influire sulla trasmissione dei dati su lunghe distanze, soprattutto negli ambienti dei data center ad alta densità. La perdita misurata deve rientrare in limiti accettabili per certificare che la fibra soddisfi le specifiche di progetto della rete.
• Misura della lunghezza: una misura accurata della lunghezza è un altro elemento critico, poiché aiuta a verificare che le fibre siano tagliate e installate secondo le specifiche corrette. Eventuali discrepanze nella lunghezza potrebbero causare gioco o tensione non necessari nella fibra, con possibile perdita di segnale o danni nel tempo.
• Test di polarità: i test di polarità verificano che i segnali viaggino nella direzione corretta da un capo all’altro del collegamento in fibra, garantendo una connettività corretta in tutta la rete. Questo è particolarmente importante per le connessioni multifibra, dove mantenere la corretta polarità su più fibre è essenziale per una trasmissione funzionante.

Test Tier-2 (test avanzati di giunzione e curvatura con OTDR)

I data center utilizzano anche i riflettometri ottici nel dominio del tempo (OTDR) per il test Tier 2, che fornisce un esame più approfondito. Questo test dettagliato individua guasti specifici lungo tutto il percorso della fibra con grande precisione. Sebbene il test Tier-2 richieda un investimento maggiore in termini di attrezzature e formazione dei tecnici, fornisce informazioni fondamentali sul funzionamento interno della fibra.

• Test OTDR: gli OTDR funzionano inviando un impulso di luce attraverso la fibra e misurando il segnale di retrodiffusione per creare uno “scatto” del collegamento in fibra. Questi dati rivelano la posizione e l’entità di eventuali punti di attenuazione—come giunzioni, connettori o curvature—dove la potenza del segnale potrebbe essere compromessa.
• Test di curvatura: gli OTDR sono efficaci anche nell’individuare curvature troppo strette o configurate in modo scorretto, che possono causare un’eccessiva perdita di segnale. Individuando la posizione esatta di tali curvature, i tecnici possono correggere questi problemi prima che compromettano le operazioni del data center.

Per saperne di più sulla fibra ottica nei data center, abbiamo contattato Albert Major, PhD in Fisica Nucleare e Operations Manager presso nLighten, un’azienda nota per le sue soluzioni innovative per data center in Svizzera. Ecco il suo punto di vista su dove vede il futuro dell’infrastruttura in fibra nei data center.

“Stiamo assistendo a una spinta verso una densità di fibra ancora più elevata e verso soluzioni di gestione dei cavi più sofisticate. Con la crescita della domanda di dati, credo che l’accento si sposterà sull’integrazione di nuove tecnologie in fibra che ci permettano di trasmettere più dati nello stesso spazio fisico. Una multiplazione a divisione di lunghezza d’onda potenziata sulle fibre è solo l’inizio.
